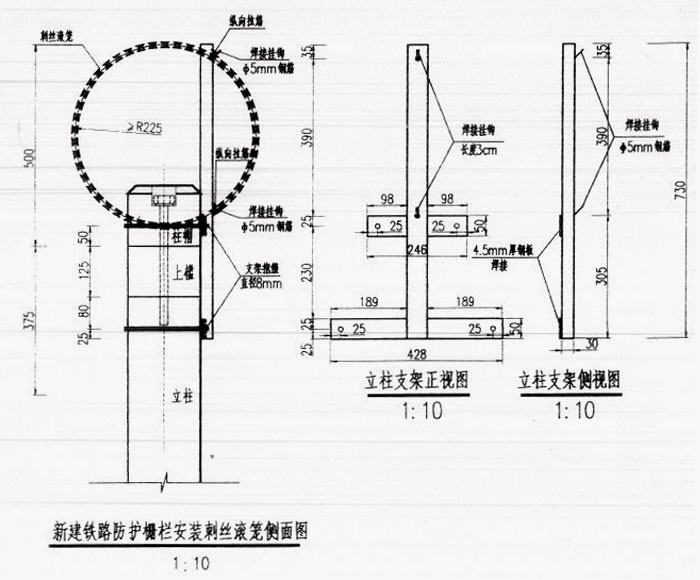

1、本圖為新建鐵路防護柵欄上部安裝刺絲滾籠側面圖示。

　　2、新建鐵路防護柵欄安裝刺絲滾籠時，刺絲滾籠與防護柵欄連接采用縱向拉筋和支架連接，2.2m和1.8m鋼筋混凝土防護柵欄安裝完成后，用抱箍將支架固定于立柱和上檻的線路內側，跨度為3m的防護柵欄中部設置一處加密支架。支架固定完成后沿線路縱向拉筋(每根縱向拉筋由兩根鋼絲互繞制作)，縱向拉筋懸掛于支架焊接掛鉤上，采用刺絲連接或Φ2.5mm鍍鋅鋼絲繞支架鋼管和縱向拉筋2圈后擰緊固定，刺絲滾籠采用刺絲連接或Φ2.5mm鍍鋅冷拔鋼絲繞2圈擰緊固定于縱向拉筋上，上下縱向拉筋處間隔固定，同一直線方向刺絲滾籠每間隔80cm固定一處。刺絲滾籠安裝后圈徑不小于45cm，刺絲連接卡連接點間距在同一直線上為20cm.刺絲滾籠安裝后下緣距離鋼筋混凝土防護柵欄上緣垂直距離為0.05m.

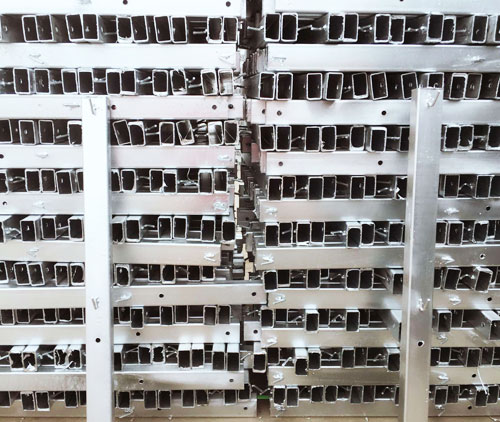

　　3、立柱支架采用50mmX30mm壁厚2mmQ235矩形鋼管(或50mmX50mmX4.5mmQ235角鋼)和寬50mm、厚度4.5mm、長度分別為246mm和428mm的兩塊Q235鋼板焊接制作，矩形鋼管上部焊接掛鉤采用長度30mm的Φ5mm鋼筋制作，加密支架采用50mmX30mm壁厚2mmQ235矩形鋼管(或50mmX50mmX4.5mmQ235角鋼)制作。

　　4、縱向拉筋、冷拔鋼絲、支架抱箍、支架等均需要熱鍍鋅處理，鍍鋅量270g/m2.

　　5、本圖尺寸單位除注明者外以毫米計。
